Problem Statement

RealTime Task의 "Parallellization freedom"은 OpenCL 및 OpenMP와 같은 최신 병렬 컴퓨팅 프레임워크에서 Task를 여러 가지 방법으로 병렬화할 수 있게 해주는 개념이다. 예를 들어 한 차선 추적 프로그램은 단일 스레드, 두 개의 스레드, 세 개의 스레드, 네 개의 스레드로 실행될 수 있다. 이러한 프레임워크에서는 각 Task 병렬화되는 스레드의 수인 "Prallelization option"을 신중하게 결정해야 다중 CPU 코어를 더 잘 활용하여 스케줄 가능성을 극대화할 수 있다. 이 논문은 특히 Global EDF(G-EDF) 스케줄링 환경에서 Task 병렬화 옵션을 최적으로 할당하는 방법을 제안한다.

병렬화 자유가 G-EDF 환경에서 RealTime Task의 스케줄 가능성에 미치는 영향은 다음과 같다.

• 개별 스레드 실행 시간 및 전체 실행 시간의 변화: Task의 병렬화 옵션을 늘리면 (즉, 더 많은 스레드로 분할하면) 일반적으로 각 스레드의 실행 시간은 줄어든다. 그러나 병렬화 Overhead때문에 모든 스레드의 total computation amount는 증가하는 경향이 있다.
• Task 자체의 스케줄 가능성에 대한 영향(내성 증가): G-EDF에서 Task의 병렬화 옵션이 커지면 (즉, 더 많은 스레드로 병렬화되면) Task 자체의 스케줄 가능성에 유리한 측면이 있다. 이는 가장 긴 실행 시간을 가진 대표 스레드의 실행 시간이 짧아져, 다른 Task의 Interference에 대한 내성(tolerance)이 커지기 때문이다. 이 내성은 병렬화 옵션에 대한 단조 증가(monotonic increasing) 함수의 속성을 가진다. 즉, 병렬화 옵션이 커질수록 Task가 다른 Task로부터 받을 수 있는 Interference의 양이 커진다.
• 다른 Task에 대한 스케줄 가능성에 대한 영향 (간섭 증가): 반면에, Task의 병렬화 옵션을 늘리는 것은 다른 Task에게는 불리할 수 있다. 병렬화된 Task의 스레드들이 다른 Task의 스레드들에게 더 큰 Interference을 생성할 수 있기 때문이다. 이 Interference 함수 또한 병렬화 옵션에 대한 단조 증가 함수의 속성을 가진다. 즉, Task의 병렬화 옵션이 커질수록 다른 Task에게 주는 Interference의 양이 더 커진다.
• 내성 대 간섭의 Trade Off: 결과적으로 Task의 병렬화 옵션을 늘리는 것은 내성을 증가시켜 Task 자신의 스케줄 가능성에 유리하지만, 다른 Task에게 주는 Interference을 증가시켜 전체 시스템의 스케줄 가능성에는 불리할 수 있는 Trade Off 관계를 발생시킨다. G-EDF 스케줄링 하에서 Task Set의 스케줄 가능성은 각 Task의 내성이 다른 모든 Task로부터 받는 총 Interference보다 크거나 같을 때 보장될 수 있다.

이러한 내성과 간섭의 단조 증가 속성을 활용하여, 본 논문에서 제안하는 알고리즘은 모든 Task에 대해 최소 병렬화 옵션에서 시작하여, 각 Task의 내성이 다른 Task로부터 받는 Interference보다 겨우 커지는("barely tolerable")옵션으로 반복적으로 증가시키는 방식으로 최적의 병렬화 옵션 조합을 찾는다.

이 논문은 multi-core 시스템에서 global-EDF (Earliest Deadline First) 스케줄링을 사용할 때, 병렬화 자유도(Parallelization freedom)를 가진 Task들의 병렬화 옵션을 어떻게 선택할 것인가에 대한 문제를 다룬다. 각 Task는 여러 개의 스레드로 병렬화될 수 있고, 각 병렬화 옵션은 Task의 실행 시간 및 스케줄러에 미치는 Interference에 영향을 준다.

목표는 모든 Task가 Deadline을 지키도록 하면서 가능한 최적의 병렬화 옵션을 할당하는 것이다.



Contribution

• 병렬화 자유도를 고려한 G-EDF 스케줄링 하에서의 Conditional Optimal Task Parallelization 할당 알고리즘 제안
• BCL(Bertogna, Cirinei, and Lipari)분석을 기반으로 tolerance와 interference 함수의 단조 증가 성질을 도출
• 이를 기반으로 다항 시간 내 조건부 최적 알고리즘을 제안
• 실험을 통해 기존 방식 대비 최대 60% 스케줄러 성공률 향상 확인



Key Ideas

• 각 Task는 다양한 스레드 개수로 병렬화할 수 있고, 병렬화 옵션에 따라 실행 시간 및 간섭이 달라진다.
• Interference은 다른 Task의 실행으로 인해 특정 Task가 지연되는 시간이다.
• Task의 병렬화 옵션을 높이면 자신의 실행 시간은 줄어들고 간섭을 더 잘 견디게 되지만, 다른 Task에 더 많은 Interference을 유발한다.
• 이러한 trade-off를 반영해 각 Task의 tolerance 함수와 interference 함수를 정의하고, 이 함수들의 단조 증가 성질을 이용해 one-way iterative algorithm으로 최적 옵션을 할당한다.



Mathematics View (Lemmas & Theorems)

Lemma 1 : 대표 스레드($\tau_{1k}$)가 schedulable하면 모든 sibling도 schedulable하다.

정리: 만약 병렬화된 Task $\tau_k(O_k)$의 첫번째 (최대 WCET를 갖는) 스레드 $\tau_{1k}(O_k)$가 BCL Schedulability 조건을 만족하면, 나머지 sibling 스레드들도 모두 해당 조건을 만족한다.

증명:

1. $\tau_k$의 병렬화된 스레드 집합은 $\tau_k(O_k)=\{ \tau_{1k}(O_k), \tau_{2k}(O_k), ... , \tau_{O_k}(O_k) \}$
2. 이 중 $\tau_{1k}(O_k)$는 가장 큰 WCET(Worst Case Execution time)를 가짐 -> $e_1^k(O_k) \geq e_l^k(O_k), \,\,\,\forall l$
3. BCL 조건:
   1. • $$\sum_{\tau_i\neq \tau_k}^{}min(W_{\tau_i,\tau_1^k},D_k-e_1^k(O_k))+min(W_{\tau_k^*,\tau_1^k},D_k-e_1^k(O_k))\leq m(D_k-e_1^k(O_k))$$
4. sibling인 $\tau_{lk}(O_k)$는 동일한 Release/Deadline을 가지므로 workload는 동일하지만, $e_l^k(O_k)<e_l^k(O_k)$
5. 따라서, $D_k-e_l^k(O_k)>D_k-e_1^k(O_k)\Rightarrow interference$에 대한 허용량(tolerance)이 더 큼
6. 간섭량이 동일하거나 감소하므로, $\tau_{lk}(O_k)$도 조건을 만족

직관:

• sibling 스레드들은 동시에 시작하고 동시에 끝남
• 따라서 가장 오래 걸리는 $\tau_{1k}$만 스케줄 가능하면, 나머지도 여유롭게 실행됨
• 마치 "물병에 가장 큰 돌이 들어가면, 나머지 자갈도 들어간다"는 원리



Lemma 2 : Tolerance 함수는 단조 증가한다.

정리: 병렬화 옵션 $O_k$가 증가하면, 해당 Task $\tau_k$의 interference tolerance는 증가한다.
즉, $W_{tolerance}^{\tau_k}(O_k)<W_{tolerance}^{\tau_k}(O_k+1)

수학적 정의:

$$W_{tolerance}^{\tau_k}(O_k)=m(D_k-e_1^k(O_k))-\sum_{l=2}^{O_k}min(e_l^k(O_k),D_k-e_l^k(O_k))$$

증명:

1. 병렬화 수준 $O_k$ -> $O_k+1$로 증가
2. $e_1^k(O_k+1) < e_1^k(O_k)$ -> 첫 스레드 실행 시간 감소
   • $D_k-e_1^k$증가 ->  첫 항 $m(D_k-e_1^k)$ 증가
3. Sibling 간섭함 (두번째 항)은 일부 증가할 수 있으나 제한적:
   • 증가량 $ \leq C_k(O_k+1) - C_k(O_k) + O_k(e_1^k(O_k)-e_1^k(O_k+1))$
   • 증가한 sibling 수 만큼의 최대 증가량
4. 전체적으로 첫 항의 증가량이 두 번째 항의 증가량을 초과
   • 전체 tolerance 증가

직관:

• 병렬화하면 작업량이 쪼개지므로 긴 스레드가 짧아짐 -> "더 빨리 끝날 수 있음"
• 간섭을 견디는 능력(tolerance)이 향상됨
• 마치 칼을 여러 개 들고 싸우는 병사가 혼자 싸우는 병사보다 더 버티는 것 처럼



Corollary 1 : 일정 오버헤드 조건에서 Lemma 2 유지됨

정리: 병렬화 Overhead $\alpha(O_k, O_k+1)<m-O_k$이면 tolerance는 여전히 증가

정의:

$$\alpha(O_k,O_k+1)=\frac{C_k(O_k+1)-C_k(O_k)}{e_1^k(O_k)-e_1^k(O_k+1)}$$

증명:

• tolerance 증가량 $ \geq m(e_1^k(O_k)-e_1^k(O_k+1))$
• 두 번째 항 증가량 $ \leq (\alpha+O_k)(e_1^k(O_k)-e_1^k(O_k+1))$
• 따라서 $\alpha+O_k < m$이면 증가량이 유지됨

직관:

• 병렬화의 효율이 너무 낮지만 않으면(tolerable overhead), 전체 성능은 여전히 증가



Lemma 3 : Interference 함수도 단조 증가

정리: $\tau_k$의 병렬화 옵션 $O_k$가 증가할 수록, 다른 Task $\tau_i$에 주는 간섭량도 증가함
즐, $W_{interference}^{\tau_k \to \tau_i}(O_k)$은 단조 증가 함수

수식:

$$W_{interference}^{\tau_k,\tau_i}(O_k)=\sum_{l=1}^{O_k}min(W_{\tau_k^l,\tau_i^1},D_i-e_1^i)$$

각 thread interference:

$$W_{\tau_k^l,\tau_i^1}=\left \lfloor \frac{D_i}{T_k}\right \rfloor e_l^k(O_k)+min(e_l^k(O_k),D_i \,\,\, mod \,\, T_k)$$

증명:

• 스레드 수 증가 -> 간섭 항 수 증가
• 각 $e_l^k$는 감소하지만 수가 많아지므로 전체 합은 증가함
• Carry-In Job의 간섭도 늘어남

직관:

• 스레드가 많아질수록 더 자주 CPU를 차지하므로, 다른 Task가 덜 실행될 수 있음
• "일을 쪼갠 만큼, 남에게 방해되는 순간이 많아짐"



Algorithm 1 - OPAP Algorithm

Algorithm OPOA (Optimal Parallelization Option Assignment)

Input:
    - Task set Γ = {τ₁, τ₂, ..., τₙ}
    - Each τₖ has (Tₖ, Dₖ, Eₖ[1..Omax])  // 주기, 마감시간, 병렬화 옵션별 실행시간
    - Number of cores: m

Output:
    - For each task τₖ, selected parallelization option Oₖ ∈ [1, Omax]
    - Whether the task set is schedulable under global EDF

----------------------------------------------------------------

1:  for each task τₖ ∈ Γ do
2:      for each option Oₖ = 1 to Omax do
3:          compute tolerance W_tolerance[τₖ][Oₖ] using Eq.(10)
4:      end for
5:  end for
    // 초기화: 각 병렬화 옵션에 대해 해당 태스크가 허용할 수 있는 최대 간섭량 계산

6:  initialize current option O_cur ← [1, 1, ..., 1]  // 모든 태스크는 병렬화 안 된 상태로 시작
7:  set updated ← true  // 반복 루프를 시작하기 위한 플래그
8:  initialize schedulability status S ← [Unknown, ..., Unknown]  // 각 태스크의 스케줄 가능 여부

9:  while updated == true do
10:     updated ← false  // 루프 종료 조건: 어떤 태스크도 옵션이 바뀌지 않으면 종료
11:     O_prev ← O_cur   // 이전 옵션 백업

12:     for each task τₖ ∈ Γ do
13:         compute total interference from all other tasks:
                Iₖ ← ∑_{i ≠ k} W_interference[τᵢ → τₖ] using Eq.(12)
14:         while W_tolerance[τₖ][O_cur[k]] < Iₖ do
                // 현재 병렬화 옵션에서 간섭을 견딜 수 없으면
15:             O_cur[k] ← O_cur[k] + 1
16:             updated ← true  // 업데이트가 발생했으므로 다음 반복 필요

17:             if O_cur[k] > Omax then
18:                 S[k] ← False   // 최대 옵션까지 올렸지만 여전히 간섭을 못 견딤
19:                 break          // 이 태스크는 더 이상 조정 불가
20:             end if
21:         end while
22:     end for

23:     if any S[k] == False then
24:         break  // 하나라도 스케줄 불가능한 태스크가 있으면 반복 중단
25:     end if
26: end while

27: if any S[k] == False then
28:     return "Not schedulable"
29: else
30:     return "Schedulable", O_cur
31: end if



핵심요소	설명
Tolerance	태스크가 외부 간섭을 얼마나 견딜 수 있는지 (↓실행시간, ↑허용간섭)
Interference	다른 태스크들이 해당 태스크에 유발하는 간섭량
단조 증가성 활용	tolerance와 interference 모두 병렬화 옵션에 따라 단조 증가 → one-way 탐색 가능
updated 플래그	한 번이라도 옵션이 바뀌면 다음 iteration 필요
Barely tolerable 선택	각 태스크에 대해 간섭을 겨우 견딜 수 있는 최소 병렬화 옵션을 선택

: 이 알고리즘은 최적화 탐색 없이도 병렬화 옵션 공간을 다항 시간 내에서 탐색할 수 있는 핵심 설계이며, 실시간 시스템에서 빠르게 병렬화 조정을 하기 위한 매우 실용적인 접근이다.



Theorem 1 : Algorithm 1의 조건부 최적성 보장

정리: 병렬화 오버헤드가 작으면 ($\alpha<m-O_k$), Algorithm 1은 BCL 분석에 대해 최적이다.
즉, Algorithm 1이 해를 찾지 못하면, 어떤 다른 병렬화 조합도 BCL 기준에서 해를 찾을 수 없다.

핵심아이디어:

• Option Space를 One-way로 탐색
• tolerance 함수는 단조 증가, interference도 단조 증가
• 더 낮은 옵션은 간섭을 못 견디고, 더 높은 옵션은 간섭을 더 유발

증명:

1. 알고리즘은 최소 옵션 (1,1,...,1)에서 시작해 iteratively 올림
2. 모든 $\tau_k$에 대해 Barely tolerable 옵션으로 업데이트
3. 어떤 옵션에서도 Schedulable하지 않으면, 그 어떤 조합도 불가능

직관:

• 가장 낮은 수준부터 올리며 "필요한 만큼만 병렬화"
• 더 병렬화하면 간섭이 증가하여 전체 시스템에 불리
• 마치 "꼭 필요한 만큼만 무장을 하되, 과도하면 오히려 피해"와 유사



OPAP 알고리즘 파이썬으로 구현

import matplotlib.pyplot as plt

# ----------------------------
# Task Configuration (병렬화 필수 예제)
# ----------------------------
tasks = [
    {'T': 1000, 'D': 400, 'maxOption': 4, 'E': [0, 500, 260, 180, 130]},  # Task 0
    {'T': 900,  'D': 300, 'maxOption': 4, 'E': [0, 450, 230, 160, 120]},  # Task 1
    {'T': 1100, 'D': 350, 'maxOption': 4, 'E': [0, 480, 240, 170, 125]}   # Task 2
]

n = len(tasks)      # number of tasks
m = 4               # number of cores
Ok = [1] * n        # initial parallelization options


# ----------------------------
# Helper Functions
# ----------------------------

def get_tolerance(k, ok):
    """Calculates tolerance for task k at option ok (Eq. 10)"""
    Dk = tasks[k]['D']
    e1 = tasks[k]['E'][ok]
    tolerance = m * (Dk - e1)
    for l in range(1, ok):
        el = tasks[k]['E'][l]
        bound = Dk - e1
        tolerance -= min(el, bound)
    return tolerance


def get_interference(from_task, to_task, oi):
    """Calculates interference from τ_from to τ_to (Eq. 12 approx)"""
    ei = tasks[from_task]['E'][oi]
    Ti = tasks[from_task]['T']
    Di = tasks[to_task]['D']
    carry_in = min(ei, Di % Ti)
    sum_work = (Di // Ti) * ei + carry_in
    bound = Di - tasks[to_task]['E'][Ok[to_task]]
    return min(sum_work, bound)


def is_schedulable(k):
    """Checks schedulability of task k using current Ok values"""
    tol = get_tolerance(k, Ok[k])
    interference = sum(get_interference(i, k, Ok[i]) for i in range(n) if i != k)
    return interference <= tol


def OPOA():
    """Optimal Parallelization Option Assignment algorithm"""
    updated = True
    history = []

    while updated:
        updated = False
        history.append(Ok[:])
        for k in range(n):
            while not is_schedulable(k):
                if Ok[k] + 1 > tasks[k]['maxOption']:
                    return False, history
                Ok[k] += 1
                updated = True
    return True, history


# ----------------------------
# Run the Algorithm
# ----------------------------
result, history = OPOA()

# ----------------------------
# Print Results
# ----------------------------
if result:
    print("Schedulable. Final parallelization options (O_k):")
    for i, o in enumerate(Ok):
        print(f"Task {i}: O_k = {o}")
else:
    print("Not schedulable with any option.")

# ----------------------------
# Plot History of Parallelization Options
# ----------------------------
fig, ax = plt.subplots()
for i in range(n):
    values = [step[i] for step in history]
    ax.plot(range(len(history)), values, marker='o', label=f'Task {i}')
ax.set_title("Parallelization Option Assignment (Hard Real-Time Case)")
ax.set_xlabel("Iteration")
ax.set_ylabel("Parallelization Option (O_k)")
ax.set_yticks(range(1, 5))
ax.set_xticks(range(len(history)))
ax.legend()
plt.grid(True)
plt.tight_layout()
plt.show()

결과 요약:

• 세 개의 Task 모두 병렬화 옵션 $O_k=2$ 이상이 안니면 Deadline을 맞출 수 없었다.
• 따라서 알고리즘은 자동으로 각 Task의 병렬화 수준을 올려서 Schedulabillity를 확보했다.

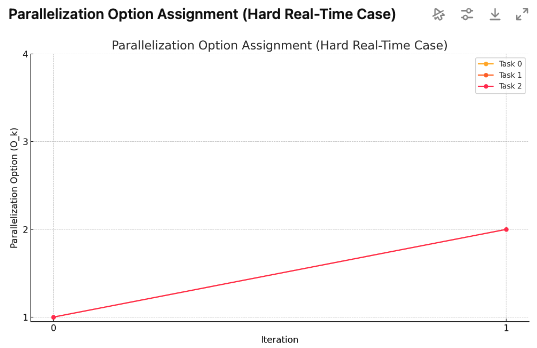

그래프 해석:

• 세 개의 Task 모두 병렬화 옵션 $O_k=1$에서 시작하지만, interference > tolerance 조건을 만족하지 못해 옵션을 증가
• iteration을 통해 점차적으로 필요한 병렬화 수준에 도달
