Priority-Driven Scheduling of Periodic Tasks (Dynamic Priority) - 1

EDF

EDF (Earliest Deadline First) Scheduler는 Real Time System에서 널리 사용되는 Dynamic Priority Based Scheduling Algorithm이다. 각 Job의 Deadline에 따라 우선순위를 결정하며, Deadline이 가장 빠른 Job부터 먼저 실행된다.

핵심개념

요소	설명
우선순위 결정 기준	마감 시간이 가까울수록 우선순위가 높음
작업(Task)	실시간 작업: (도착 시간, 실행 시간, 마감 시간) 정보를 가짐
스케줄링 방식	동적(Dynamic): 시간이 지남에 따라 우선순위가 바뀜
선점 가능성	선점형(Preemptive) 구현 가능 – 새로운 작업이 더 이른 마감시간을 가지면 실행 중인 작업을 중단하고 실행



장점

• Optimality: 단일 프로세서 환경에서, 모든 작업이 Deadline 내에서 완료 가능한 경우 EDF는 반드시 스케줄링 가능함
• 동적 처리: Job들이 동적으로 도착해도 유연하게 대응 가능

단점

• Overhead: Deadline에 따라 우선순위를 자주 계산하므로 연산 비용이 높아질 수 있음
• 자원 공유 문제: 공유 자원 사용 시 우선순위 역전(Priority Inversion) 가능성
• 실패 시 결과 없음: Deadline을 넘기면 그 Job은 무의미할 수 있어 Hard Real Time System에서 신중히 사용해야 함

Processor Utilization Factor

$$U_{lub}(A)=min_{\Gamma }U_{ub}(\Gamma ,A)$$

• $A$: Task Set 또는 시스템 매개변수
• $\Gamma$: 스켸줄링 알고리즘 또는 Task 스케줄링 전략
• $U_{ub}(\Gamma,A)$: 스케줄링 알고리즘 $\Gamma$에 대해 Task Set $A$에 대해 보장 가능한 최대 CPU 이용률 상한
• $U_{lub}(A)$: 모든 가능한 스케줄링 알고리즘 중에서 Task Set $A$에 대해 가능한 최소 상한 (즉, 최적의 상한) - Least Upper Bound

해석:

Task Set $A$에 대해 어떤 알고리즘을 사용하든 가능한 이용률 상한 중 가장 작은 값을 취한 것이 바로 $U_{lub}(A)$이다.

• 여러가지 스케줄링 알고리즘 $\Gamma$가 있고,
• 각각은 Task Set $A$에 대해 어떤 최대 이용률까지 Deadline 보장을 할 수 있는지 다름
• 그 중 가장 보수적인(작은) 상한선을 선택함으로써 어떤 알고리즘을 선택하더라도 작업이 보장될 수 있는 최소한의 기준을 잡는다.

Theorem: EDF Schedulability Condition

주기적이고 독립적인 n개의 작업 집합이 있을 때, 모든 Deadline이 충족될 필요충분조건은 총 CPU 이용률 $U$가 1 이하 일 때이다.

$$\sum_{i=1}^{n}\frac{e_i}{p_i}\leq 1$$

• $e_i$: 작업 $T_i$의 Execution Time
• $p_i$: 작업 $T_i$의 Period
• $\frac{e_i}{p_i}$: 작업 $T_i$의 CPU 이용률
• 전체 이용률 $U=\sum_{i=1}^{n}\frac{e_i}{p_i}$



Necessity: Schedulable ->  Total Utilization <= 1

증명 대상:

만약 총 이용률 $U=\sum_{i=1}^{n}\frac{e_i}{p_i} > 1$이라면, Task Set은 EDF로 절대 스케줄링 될 수 없다.

1. 가정: $\sum_{i=1}^{n}\frac{e_i}{p_i} > 1$
2. 각 작업 $\tau_i$는 매 $p_i$초마다 도착 -> 1초에 각 작업이 차지하는 CPU 시간은 $\frac{e_i}{p_I}$
3. 전체 작업이 1초 동안 요구하는 CPU 시간의 합:
   • $$U=\sum_{i=1}^{n}\frac{e_i}{p_i} > 1$$
4. 즉, 단위 시간 내에 CPU가 해야 하는 작업량 > 1초
5. 단일 CPU는 단위 시간에 최대 1초만 일할 수 있음
6. CPU는 시간 내에 모든 작업을 완료할 수 없음 -> Deadline 초과 발생
7. EDF 실패



Counting Execution Time (Easy Case) - 충분조건

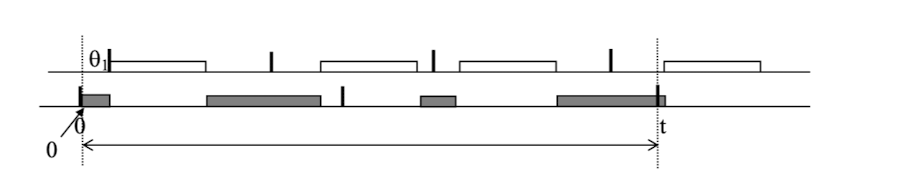

위쪽이 $T_1$, 아래쪽이 $T_2$이다. $T_2$의 2번째 Job인 $T_{22}$가 현재 Deadline Violation상태이다.

가정:

• $T_{22}$라는 작업이 마감 $t$에서 실패함
• Deadline 실패의 조건: Deadline 이전까지 실행되어야 할 Job들의 총 실행 시간 > t

수식:

$$T_1:\left \lfloor \frac{t-\theta_1}{p_1}\right \rfloor e_1, \,\,\,\,\, T_2:\left \lfloor \frac{t}{p_2}\right \rfloor e_2$$

논리 전개:

1. Deadline 실패 조건:

$$\left \lfloor \frac{t-\theta_1}{p_1}\right \rfloor e_1 +\left \lfloor \frac{t}{p_2}\right \rfloor e_2 > t$$

2. Bound 완화 (floor 함수 제거 -> 상한 이용):

$$\frac{t}{p_1}e_1+\frac{t}{p_2}e_2>t$$

3. 양변을 t로 나누면:

$$\frac{e_1}{p_1}+\frac{e_2}{p_2}>1$$

Counting Execution Times (Difficult Case) - 충분조건

$T_{22}$의 Release Time과 Deadline이 $T_{12}$에 껴있다. 이 경우에 t 시점을 기준으로 위의 수식을 전개하면 $T_1$에 대해서는 instance의 수를 정확히 추정할 수 없다.

위와 같은 경우, 앞 선 예제와 같이 t에 대한 깔끔한 수식으로 정리할 수 없다.

$$T_1:\left \lfloor \frac{t}{p_1}\right \rfloor e_1 + *, \,\,\,\, T_2:\left \lfloor \frac{t-\theta_2}{p_2}\right \rfloor e_2, \,\,\,\, T_3:\left \lfloor \frac{t-\theta_3}{p_3}\right \rfloor e_3$$

따라서 일반적인 상황에 대한 증명은 아래와 같이 전개한다.

If Job $T_k$ misses deadline at $t$ => $D(t)>t\Rightarrow \sum_{i=1}^{n}\frac{e_i}{p_i}>1$

증명:

1. 시간 $[0, t]$까지, 각 작업 $\tau_i$의 인스턴스 수는:
   • $n_i(t)=\left \lceil \frac{t-\theta_i}{p_i}\right \rceil$
   • 단, $\theta_i$는 작업 $\tau_i$의 첫 도착 시간(offset)

     • 이전에는 내림연산을 했는데, 왜 복잡한(일반적인) 증명에서는 올림을 썼는가?
     • Deadline 실패가 일어났음을 근거로, 어쨌든 이 시간까지 처리됐어야 했던 최소 요구량을 보수적(최악의 경우로) 상정해야 했기 때문이다.
     • EDF에서는 Deadline 순서가 중요하기 때문에, 앞 서 마감되는 job들이 t까지 완료되어야만 대상 job이 시간 안에 완료될 수 있음
     • 따라서 interference의 upper bound를 구할 때는 올림 연산을 쓴다.
2. 해당 시간까지의 CPU 요구향:
   • $D(t)=\sum_{i=1}^{n}n_i(t)\cdot e_i$
3. 마감이 실패했다면, 반드시 CPU가 이 요구량을 다 처리하지 못한 것이므로:
   • $D(t)>t$
4. 다음 부등식을 위해 $n_i(t)\geq \frac{t-\theta_i}{p_i}$을 이용:
   • $D(t)=\sum_{i=1}^{n}n_i(t)\cdot e_i \geq \sum_{i=1}^{n}(\frac{t-\theta_i}{p_i})\cdot e_i$
   • $=\sum_{i=1}^{n}(\frac{t}{p_i}-\frac{\theta_i}{p_i})e_i=t \cdot \sum_{i=1}^{n}\frac{e_i}{p_i}-\sum_{i=1}^{n}\frac{\theta_ie_i}{p_i}$
5. 따라서 마감 실패라면:
   • $t\sum_{i=1}^{n}\frac{e_i}{p_i}-\sum_{i=1}^{n}\frac{\theta_ie_i}{p_i}>t$
6. 정리파면:
   • $t\cdot(\sum_{i=1}^{n}\frac{e_i}{p_i}-1)>\sum_{i=1}^{n}\frac{\theta_ie_i}{p_i}$
7. 우변은 상수이므로, 좌변이 양수이기 위한 조건은:
   • $\sum_{i=1}^{n}\frac{e_i}{p_i}>1$



복잡한 시니라오를 Lemma들을 이용하여 간단한 시나리오처럼 변경하여 증명하기

Lemma 1: Idle Interval Lemma

어떤 시점 $t$에서 CPU가 idle이었다가 다시 바빠지기 시작했다면, 그 $t$이후의 스케줄링은 이전의 작업들과 무관하게 독립적으로 분석 가능하다

• 즉, 시점 $t$를 새로운 시간 0으로 삼고, 그 이후만 보면 된다.
• 그 이전에 실행된 Job들은 Deadline 실패에 아무런 영향을 주지 않음

결론:

이전 Job의 잔재는 없고, 새로운 시점부터 분석하면 패턴을 단순화할 수 있다.



Lemma 2: Busy Interval Lemma

어떤 작업 $T_k$가 Deadline $t$에 실패했다고 가정할 때, 그 Job의 Release 시점부터 $t$까지 중 마지막 idle time 이후 구간을 찾으면, 그게 바로 최신 busy interval이다.

• busy interval은 CPU가 계속 바쁘게 돌아간 시간 구간
• 이 구간의 시작점을 새로운 시간 0으로 삼아도 분석 결과가 동일

결론:

복잡하게 얽힌 과거 스케줄링 이력을 잘라내고 무시할 수 있음 -> 깔끔한 상태로 재분석 가능

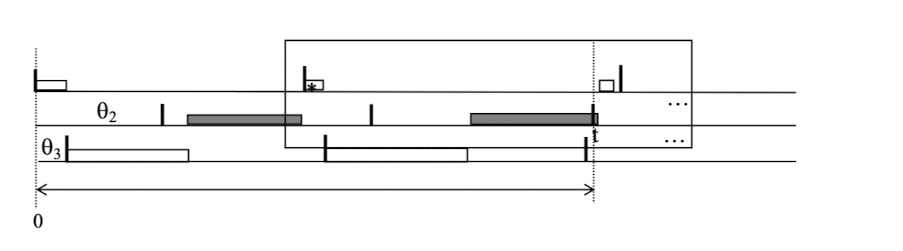

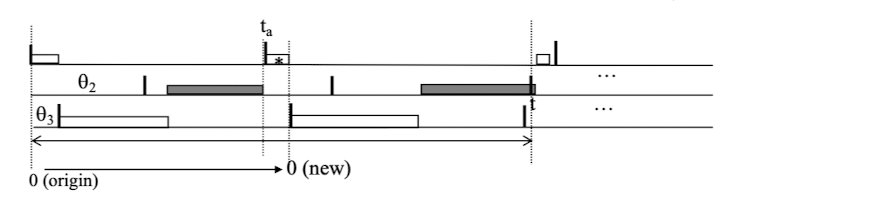

• 앞서 위에서 살펴봤던 그래프를 다시 살펴보면, 기존의 Idle interval Lemma를 좀 더 확장해서 적용할 수 있다.
• 기존의 Idle interval Lemma는 모든 CPU가 idle한 상태라면, 그 이후의 스케줄링은 idle 이전 스케줄링과 독립적이라는 말이다.
• 이 그래프에서는 * Job이 실행할 수 있었다는 것 (그 시점에 상대 Deadline이 가장 멀다)은 $t_a$ 시점까지 CPU가 비워져있었다라고 볼 수 있다.
• 이건 암묵적으로, EDF 정책에 따라 $t_a$ 시점 이전에 마감이 더 이른 Job이 모두 완료되었음을 의미한다.
• 즉 해당 구간은 "간접적으로 idle"이라고 볼 수 있다. -> 더 급한 작업이 없었기 때문에 *를 실행할 수 있었다.

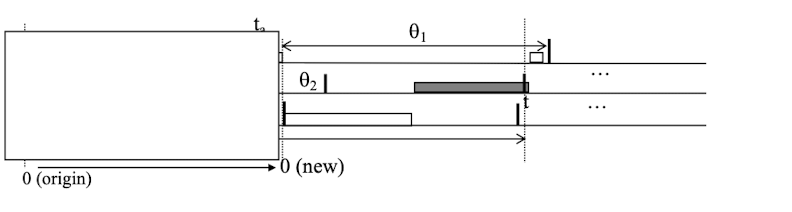

• 그래서 $t_a$를 새로운 시간 0으로 설정하면,
  • 그 이전의 간섭은 제거 가능
  • 이후의 Job은 이전의 Job의 영향을 받지 않음

자 이제, 우리는 $t_a$를 새로운 0으로 지정하였고, 맨 처음 규칙대로 시작 시점부터 첫 Release 시점까지를 $\theta$로 두고 계산하면 아래와 같다.

$$T_1:\left \lfloor \frac{t-\theta_1}{p_1}\right \rfloor e_1 < 0 \,\,\,\,Ignored!,\,\,\,\,\,T_2:\left \lfloor \frac{t-\theta_2}{p_2}\right \rfloor e_2,\,\,\,T_3:\left \lfloor \frac{t}{p_3}\right \rfloor e_3$$



Time-Demand Analysis

EDF 스케줄링이 안전한지 확인하고 싶은데, 모든 arrival pettern을 다 체크할 수는 없자나? 그런데 최악의 경우 하나만 체크해도 된다고?



Time-Demand Analysis

실제 시간 축을 따라 Demand와 Supply 비교

• Time-Demand: 일정 시간동안 모든 Job들이 요청한 CPU 시간의 총합
• Time-Supply: 그 시간동안 CPU가 제공 가능한 시간 (보통 t초라면 t)

아이디어:

시간 $t$까지 Demand <= Supply가 항상 성립하면 스케줄 가능

문제:

그걸 모든 시점, 모든 도착 패턴에 대해 무한히 확인할 수는 없음



Worst-Case Pattern with EDF

EDF에서는 "모든 경우"를 확인하지 않아도 된다.
정리: 만약 어떤 Task Set에서 마감 실패가 생긴다면, 반드시 "모든 Job이 동기적으로 도착"하는 경우에도 실패가 발생함
이 동기화된 도착 패턴이 최악의 경우를 만든다.

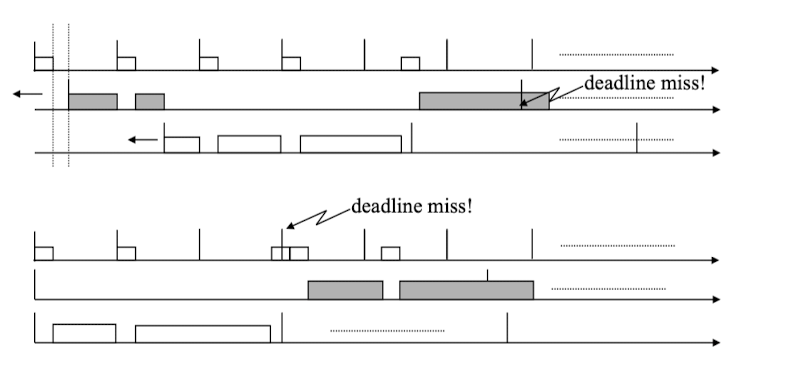

그림에서 첫번째 패턴은 도착 패턴(Release Pattern)이 동기화되지 않은 상황에서 Deadline Miss가 발생한 모습이다.

두번째 그림은 도착 패턴을 동기화했을 때이고, 이 때도 마찬가지로 Deadline Miss가 발생함을 알 수 있다.

FPS의 Critical Instant와 비교해보면, CI의 경우에는 가령 내가 $T_3$의 CI를 통해 Response Time Analysis를 한다고 할 때, $T_3$보다 우선 순위가 높은 가령 $T_1$, $T_2$만 놓고 분석하면 된다. 다시 말하면 Task마다 별도로 계산할 필요가 있다는 것이다.

반면에 EDF의 Worst Case Pattern의 경우에는 전체 시스템을 기준으로 보기 때문에 전역적 분석 방식이라고 볼 수 있다.



Finite Check

EDF는 최악의 경우에도 일정 시간 구간만 검사하면 전체 스케줄 가능성을 판별할 수 있다.

근거1. Hyperperiod의 반복성

• Hyperperiod = 모든 Job 주기의 최소공배수
• Task Set이 주기적이면, Hyperperiod마다 Job arrival pattern이 정확히 반복된다.

만약 $[0,Hyperperiod]$ 동안에 모든 Deadline이 지켜졌다면,
그 이후도 같은 스케줄이 반복되므로 무조건 성공한다.



근거2. Idle Time Lemma (Processor Becomes Idle)

• 시스템이 완전히 Idle해지는 시점이 있다며, 그 이후는 마치 새로운 시스템이 시작되는 것처럼 독립적으로 분석 가능

$[0, First\,\,\,Idle\,\,\,Time]$까지 모든 마감이 충족되었고, Idel 이후에 다시 시작할 수 있다면, 전체 스케줄링은 가능



따라서 결론적으로 우리는 아래 구간만 보면 된다.

$$[0,min(first\,\,idle\,\,time,\,\,hyperperiod)]$$

이 안에서 Deadline 실패가 없으면, 그 이후도 반복이거나 독립적으로 리셋되므로 전체 시스템은 스케줄 가능하다.



Time-demand approach

어떤 Task Set이 EDF로 스케줄링 가능하려면, 모든 시간 구간 $[0,L]$에 대해 CPU가 제공할 수 있는 시간 $L$이 그 시간 동안 요구된 총 Task 실행 시간보다 크거나 같아야 한다.

$$L\geq D[0,L]=\sum_{i=1}^{n}\left \lfloor \frac{L}{p_i}\right \rfloor \cdot e_i$$

• $L$: 분석하고자 하는 시간 간격의 길이
• $D[0,L]$: 시점 0부터 $L$까지의 총 processor demand (요구된 실행 시간)

조건:

Task Set은 다음 조건을 만족해야 한다:

$$\forall L\in [0,min(idle time, hyperperiod)],\,\,\,\,L\geq D[0,L]$$

-> 이게 성립하면 모든 Deadline은 지켜진다. -> 스케줄 가능

Do we really need to check the processor demand for every L?

• 시간 $L$은 이론적으로 무한하다.
• 그래서 실제로는 모든  $L$을 확인하지 않고도 판별 가능한 조건들이 존재한다.

기본적으로 전체 Utilization Bound를 분석해보면,

$T_1 = 2/7$, $T_2 = 3/4$, $T_3=2/14$로 전체는 1.18이다.

자 processor demand approach(time demand approach) 를 적용해보자.

1. L=4: $D[0,4]$ = 3 ($T_2$만 계산됨) < L
2. L=7: $D[0,7]$ = 5 < L
3. L=8: $D[0,8]$ = 8 = L
4. L=12: $D[0,12]$ = 11 < L
5. L=14: $D[0,14]$ = 15 > L

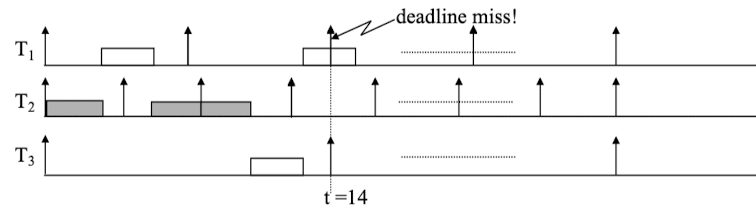

D[0,14] > 14이므로 Deadline Miss를 찾았다.

Time-Demand Approach와 Classic EDF Schedulability Condition (U <= 1)의 수학적 동치

우리가 알고 있던 "$\sum \frac{e_i}{p_i}\leq 1$이면 스케줄 가능하다"는 Time-Demand 수식으로도 표현할 수 있다.

증명 목표:

$$U=\sum_{i=1}^{n}\frac{e_i}{p_i}\leq 1\,\,\,\,\Leftrightarrow \,\,\,\,L\geq \sum_{i=1}^{n}\left \lfloor \frac{L}{p_i}\right \rfloor \cdot e_i \,\,\,\,(for\,\,all\,\,L\,\,\geq 0)$$

1번 방향

$$U=\sum_{i=1}^{n}\frac{e_i}{p_i}\leq 1\,\,\,\,\Rightarrow \,\,\,\,L\geq \sum_{i=1}^{n}\left \lfloor \frac{L}{p_i}\right \rfloor \cdot e_i $$

if U <=1, then for all L (L>=0)

$$L\geq UL=\sum_{i=1}^{n}\frac{L}{p_i}e_i\geq \sum_{i=1}^{n}\left \lfloor \frac{L}{p_i}\right \rfloor \cdot e_i$$

2번 방향

$$U=\sum_{i=1}^{n}\frac{e_i}{p_i}\leq 1\,\,\,\,\Leftarrow \,\,\,\,L\geq \sum_{i=1}^{n}\left \lfloor \frac{L}{p_i}\right \rfloor \cdot e_i$$

증명방식: 귀류법 (Proof by Contradiction)

1. 가정: $U > 1$

$$\sum_{i=1}^{n}\frac{e_i}{p_i}>1$$

그러면, "어떤 $L$"에서는 Demand가 Time을 초과할 수 밖에 없을 것이라는 직관을 가지고 증명한다.

2. 특정한 $L$ 선택:

$$L=lcm(p_1,p_2,...,p_n)$$

이 $L$에서는 모든 Job이 정수 배수로 정확히 $\frac{L}{p_i}$만큼 도착하게 되므로,

$$\left \lfloor \frac{L}{p_i}\right \rfloor = \frac{L}{p_i}$$

따라서 processor demand는:

$$D[0,L]=\sum_{i=1}^{n}\left \lfloor \frac{L}{p_i}\right \rfloor \cdot e_i = \sum_{i=1}^{n}(\frac{L}{p_i}\cdot e_i)=L\cdot U$$

3. 그런데 1번 가정과 같이 $U>1$ 이라면

$$L\cdot U > L\Rightarrow D[0,L]>L$$

즉, Demand > Available time -> Deadline miss 발생

Time-Demand Analysis가 왜 필요한가?

이미 우리는 U<=1과 같은 스케줄 가능성을 확인하는 방법이 있는데 왜 굳이 복잡한 Time-Demand/ Processor-Demand Approach가 필요할까?

Utilization Bound는 단순하고 계산이 쉽지만,

Period == Deadline이 경우에만 필요충분조건이 성립한다.

이런 경우에는 Time-Demand/Processor-Demand Approach가 효과적이다.

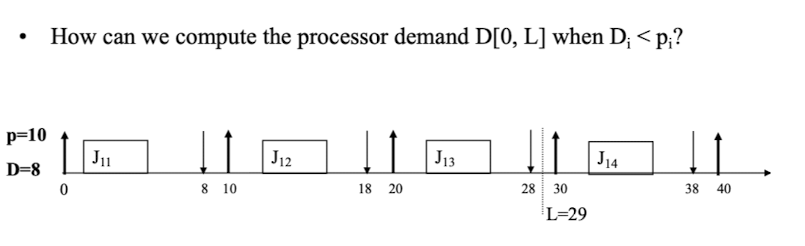

Period보다 Deadline이 짧은 경우

기존 공식대로 계산하면

$$D[0,L]=\left \lfloor \frac{29}{10}\right \rfloor = 2$$

* Execution Time이 없으므로, 위와 같이 계산 시, L까지 2번 Job이 수행되어야함을 요구하는 것으로 계산되었으나 실제는 3번 수행되어야 한다.

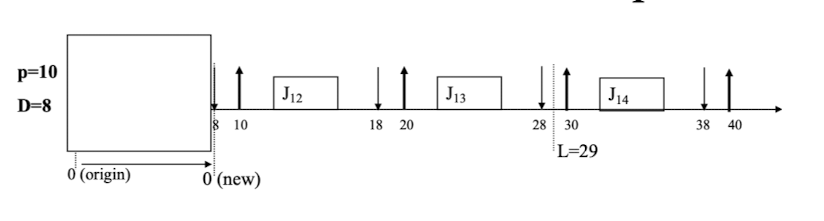

기준점을 Deadline만큼 당겨서 계산하자

새로운 시작점 0을 Deadline만큼 당긴다.

• Deadline이 Period보다 짧을 경우, Deadline 기준으로 생각하면 Demand를 정확하게 셀 수 있다.
• 그래서 시작점을 $D_i$만큼 왼쪽으로 이동시켜서:

$$D[0,L]=\sum_{i=1}^{n}\left \lfloor \frac{L-D_i}{p_i}\right \rfloor \cdot e_i$$

문제는 첫번째 job의 Demand가 빠진다.

첫 Job 보정하기

첫 Job이 빠진 부분을 +1 보정으로 해결

$$D[0,L]=\sum_{i=1}^{n}(\left \lfloor \frac{L-D_i}{p_i} \right \rfloor +1)\cdot e_i$$

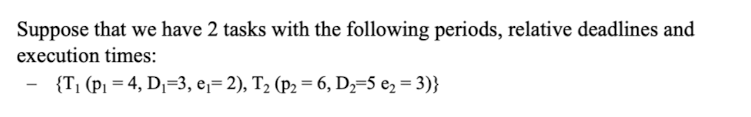

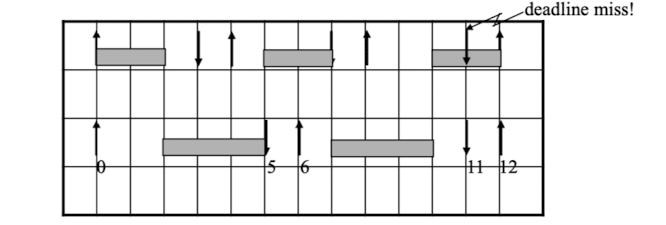

Total Utilizaiton Bound는 1이다.

그런데 과연 스케줄 가능할까?

1. L = 5: $D[0,5]$ = 5 = L
2. L = 7: $D[0,7]$ = 7 = L
3. L = 11: $D[0,11]$ = 12 > L

-> 검사할 L 후보를 뽑는 방법은 Deadline 시점이기 때문이다.

Deadline Miss!
